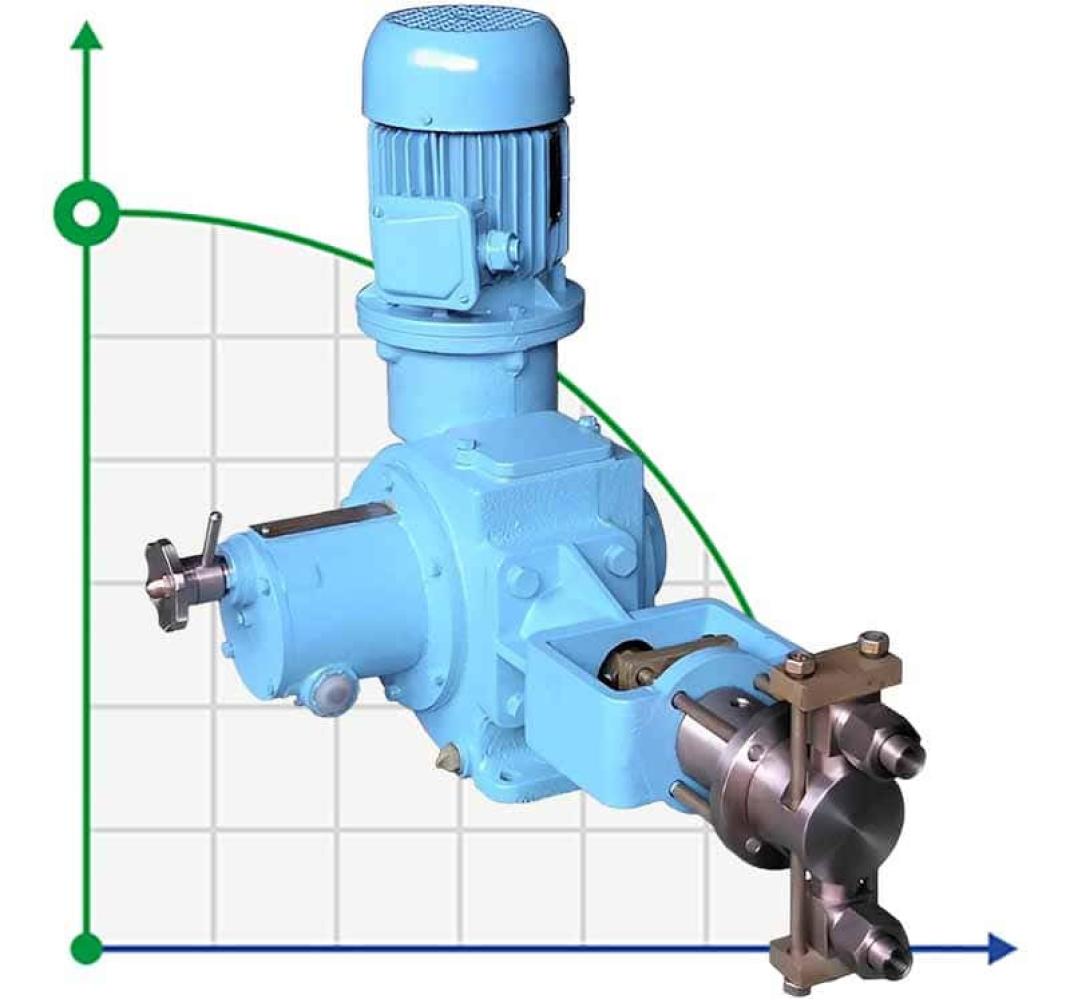

Дозующий плунжерный насос НД 2500/10 K14A, 3кВт

Дозировочные плунжерные насосы и агрегаты предназначены для объёмного напорного дозирования нейтральных и агрессивных жидкостей, эмульсий и суспензий с плотностью не более 1300 кг/м3, с кинематической вязкостью от 8,5х10-7 до 8х10-4 м2/с (от 0,0085 до 8 Ст), с температурой от минус 15 ºС до плюс 150 ºС, с концентрацией твердой неабразивной фазы не более 10% по массе с максимальной плотностью частиц до 2000 кг/м3, с величиной зерна твердой неабразивной фазы не более 1% от диаметра условного прохода входного патрубка. Агрегат НД состоит из привода и насоса. В качестве привода может выступать электродвигатель и мотор-редуктор. Насос состоит из одинарного или сдвоенного механизма движения и соответствующего количества гидроцилиндров. Механизм движения включает в себя встроенный червячный редуктор, кривошипно-шатунный механизм для преобразования вращательного движения в возвратно-поступательное и механизм регулирования длины хода плунжера. Червячный редуктор может отсутствовать (для насосов с приводом от балансира станка-качалки). Гидроцилиндр состоит из корпуса, плунжера с уплотнением, шаровых клапанов и присоединительных патрубков. Пример обозначения агрегата НД: 2НД 800/63 Д14В, где: 2– количество плунжеров (одноплунжерные – не обозначаются; 2 – двухплунжерные); НД – назначение и конструктивные отличия: НД – насос дозировочный без рубашки обогрева (охлаждения); НДР – насос дозировочный с регулировкой на ходу; 800 – подача л/ч; 63 – давление на выходе из насоса кгс/см2; Д – исполнение по материалу проточной части (сталь 20Х13 (AISI 420) – Д, сталь 12Х18Н10Т (AISI 321) – К); 1 – исполнение по виду уплотнения плунжера (шевронными манжетами – 1, сальниковой набивкой – 2); 4 – исполнение по конструкции уплотнения плунжера (без подвода охлаждающей, затворной или промывочной жидкости – 3; с подводом охлаждающей, затворной или промывочной жидкости – 4); В – исполнение по степени взрывозащищенности электрооборудования (общепромышленное – А, взрывозащищенное – В).
