ХО 20/53 - К - СД насос химический

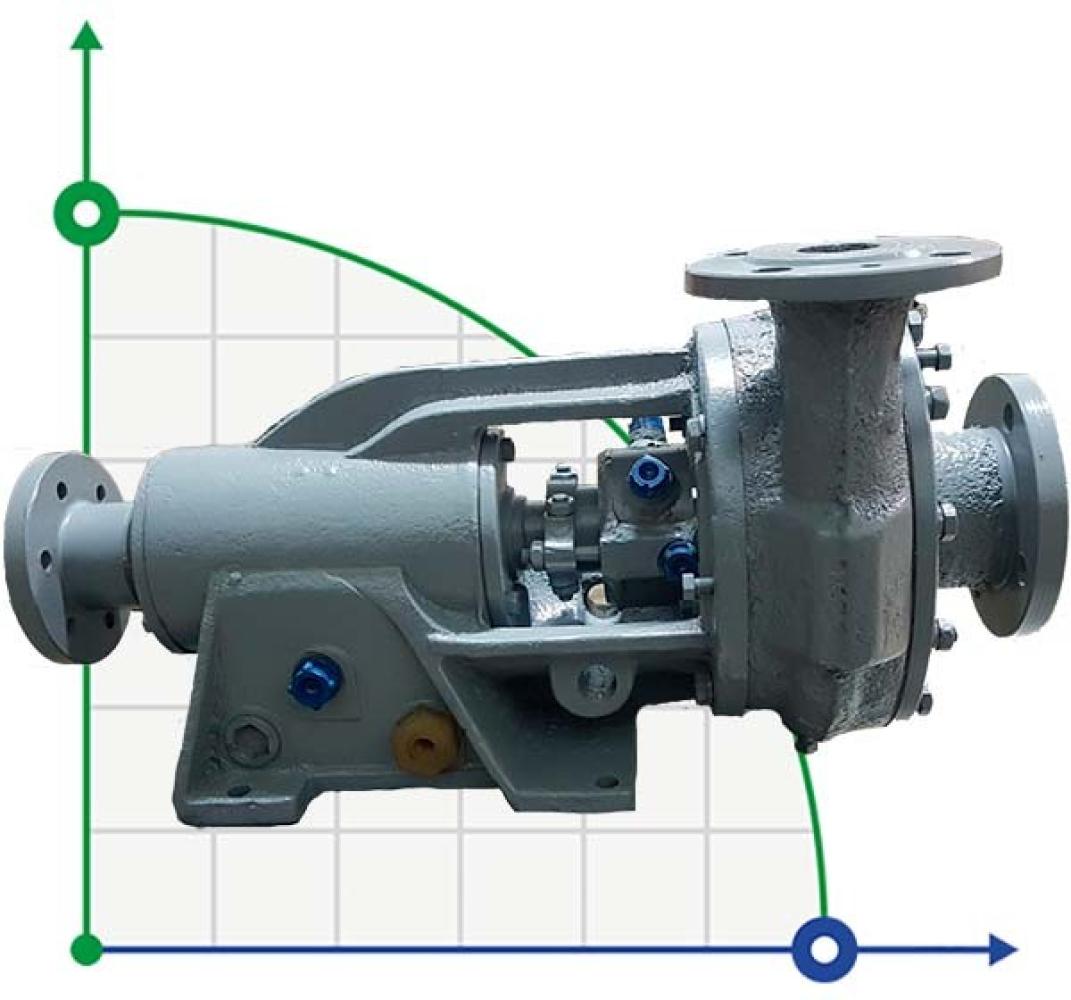

Насос Х 20/53
- насос химический. Насос Х 20/53 выгодно отличается от импортных аналогов ценой при этом не уступает в качестве. Надежен, прост в эксплуатации. При подборе насоса определитесь с необходимыми параметрами – материал проточной части, тип уплотнения, мощность электродвигателя. Производительность насоса Х 20/53 составляет 20 м.куб. Напор 50 м.в.ст. Химические насосы Х 20/53 применяют для перекачивания агрессивных, химически активных, токсичных, горючих, различного рода нейтральных сред. В перекачиваемой среде возможно содержание вредных веществ разных классов опасности, чьи пары вместе с воздухом могут образовывать при определенных условиях взрывоопасные смеси. К их числу можно отнести и сжиженные газы. Поэтому необходимость работы во взрывоопасных или пожароопасных условиях должна быть оговорена при заказе! Плотность перекачиваемой среды насосом Х 20/53 должна быть не более 1850 кг/м³, содержание твердых включений в количестве не более 0,1% по объему с размером частиц не более 0,2 мм. Условное обозначение химических насосов Х: Х(1) О(2) 50(3) -32(4)-250(5) –К(8) –СД(9) -У3(10), где: 1. Вариант исполнения агрегата:

без цифры – агрегат с монтажным проставком

«1» – агрегат без монтажного проставка 2. Тип насоса:

Х – химический, горизонтальный, консольный

(О) – с охлаждением/обогревом для горячих и кристаллизующихся

жидкостей

(А) – для жидкостей с абразивными включениями

(М) – химический консольный моноблочный

(П) – химический полупогружной вертикальный

(Е) – взрывозащищенное исполнение 3. Диаметр всасывающего патрубка, мм 4. Диаметр напорного патрубка, мм 5. Номинальный диаметр рабочего колеса, мм 6. Подрезка рабочего колеса:

без буквы – номинальный диаметр рабочего колеса

«а»
- уменьшенный диаметр для работы в средней

части поля Q-Н

«б»
- уменьшенный диаметр для работы в нижней

части поля Q-Н 7. Условное обозначение глубины погружения

(для полупогружных насосов), м 8. Материал проточной части К
- Хромоникелевая сталь 12Х18Н9ТЛ А
- Углеродистая сталь 25Л Е
- Хромоникельмолибденовая 12Х18Н12М3ТЛ Д
- Хромистый чугун ЧХ28 И
- Хромоникельмолибденомедистая сталь 07ХН25МДТЛ

Л
- Кремнистый высоколегированный чугун ЧС15 М
- Хромоникелькремнистая сталь 16Х18Н12С4ТЮЛ Т
- Титановый сплав ТЛ3 или ВТ-5Л Н
- Сплав на никелевой основе ХН65МВЛ П
- стеклонаполненный полипропилен 9. Тип уплотнения:

«С»
- одинарное сальниковое

«СД»
- двойное сальниковое

«5»
- одинарное торцовое

«55»
- двойное торцовое

«55Т»
- торцовое типа «Тандем» 10. Климатическое исполнение и категория размещения
