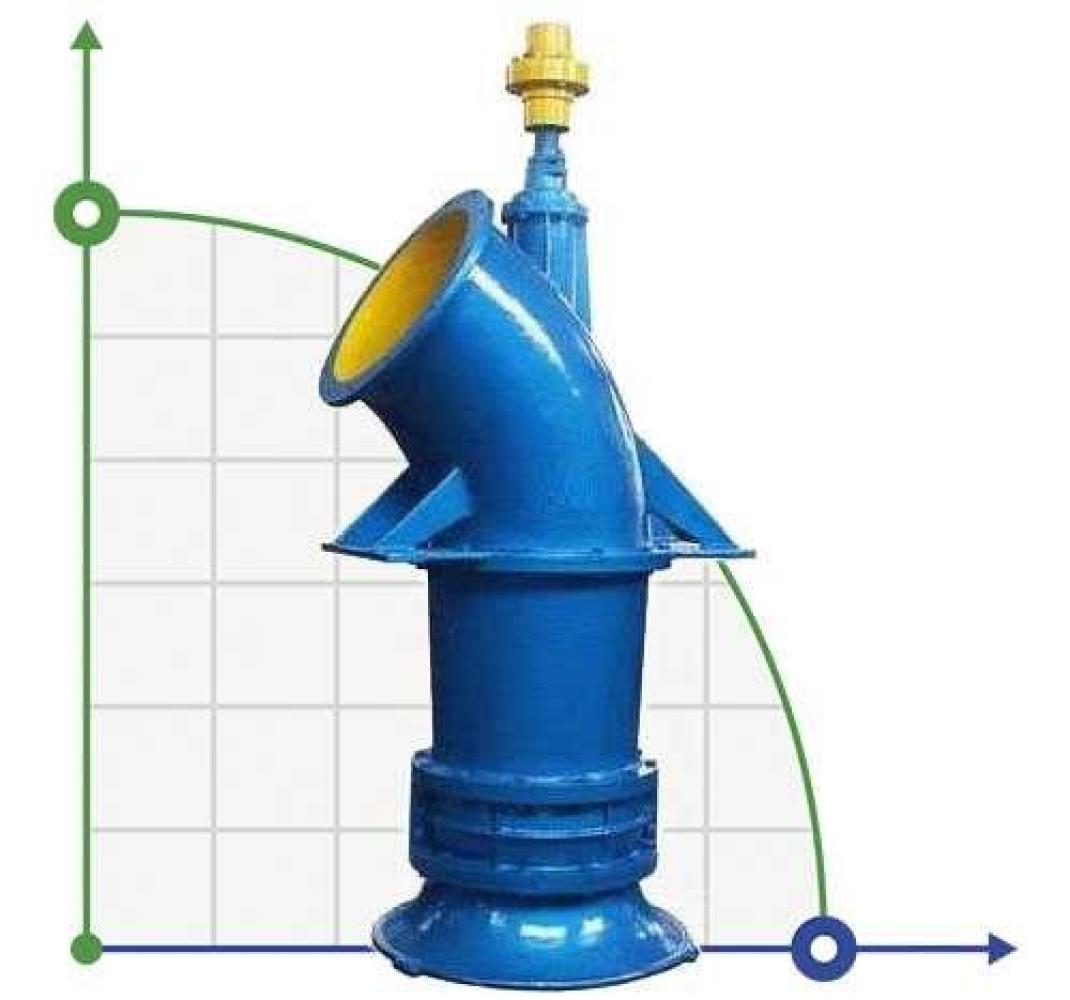

Осевой насос 28ALB-70, 4000 m3/h, 130 kW (без двигателя)

Осевые насосы предназначаются главным образом для подачи больших объёмов жидкостей. Их работа обусловлена передачей той энергии, которую получает жидкость при силовом воздействии на неё лобовой поверхности вращающихся лопастей рабочего колеса. Частицы подаваемой жидкости при этом имеют криволинейные траектории, но, пройдя через выправляющий аппарат, начинают перемещаться от входа в насос до выхода из него, в основном вдоль его оси (откуда и название). Существуют 2 основных разновидности осевых насос: жестколопастные с лопастями, закрепленными неподвижно на втулке рабочего колеса, называемые пропеллерными, и поворотно-лопастные, оборудованные механизмом для изменения угла наклона лопастей. Насосы обеих разновидностей строят обычно одноступенчатыми, реже двухступенчатыми. Отличительной особенностью осевых насосов является
- конструкция и функционирование рабочего колеса. Оно состоит из втулки, на которой укреплено несколько лопастей, представляющих собой удобнообтекаемое изогнутое крыло с закрученной передней, набегающей на поток, кромкой. При перемещении профиля лопасти, вызываемого вращением рабочего колеса, в жидкости, за счет изменения скорости её течения вдоль нижней и верхней поверхности профиля, давление над профилем должно повыситься, а под профилем
- понизиться. Благодаря этому создается напор насоса.
